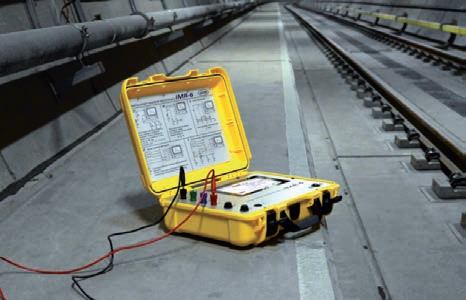

| | Impulsowy miernik rezystancji IMR-6 wykorzystuje do pomiarów pojedynczy impuls probierczy, trwający ok. 40 ms, o maks. napięciu do 100 VDC, powodujący przepływ prądu pomiarowego o wartości maks. do 100 A. Źródłem energii impulsu jest wewnętrzny akumulator. W pełni naładowany akumulator wystarcza na wykonanie ponad 100 pomiarów w terenie. Chwilowe wartości napięcia i prądu pomiarowego są rejestrowane i prezentowane na wyświetlaczu urządzenia. | | | | | Zastosowany impuls probierczy oraz unikalna metoda obliczania rezystancji eliminują wpływ prądów błądzących (wyrównawczych) DC i AC oraz ich harmonicznych, indukcyjności obwodu oraz składowej stałej na wynik pomiaru. Ma to szczególne znaczenie przy pomiarach
w środowiskach silnie zakłócanych przez prądy błądzące, czyli w pobliżu trakcji kolejowej, tramwajowej, metra, energetyki zawodowej i w obszarach ich wzajemnych oddziaływań (tereny zurbanizowane). Pomiary rezystancji uziomów w tych obszarach, przy stosowaniu innych metod, są trudne i obarczone dużą niepewnością pomiarową, szczególnie
w sytuacjach, kiedy należy wykorzystać sondę napięciową umiejscowioną w ziemi odniesienia. Miernik IMR-6 rozwiązuje ten problem, gdyż zastosowane w nim metody pomiarowe pozwalają na wykonywanie dokładnych pomiarów rezystancji uziomów bez sondy napięciowej,
np. przy wykorzystaniu zespolonej instalacji uziemiającej Energetyki Publicznej dostępnej przez przewód neutralny N, żyły powrotne kabli WN (SN) lub linkę odgromową linii WN jako sondę prądową o znanej rezystancji doziemnej. Impuls probierczy miernika IMR-6 nie wprowadza zakłóceń w działaniu tych instalacji podczas normalnej eksploatacji. Wykorzystanie przewodu N instalacji nn umożliwia stosowanie miernika do pomiarów rezystancji uziomów na terenie całej Polski, w tym na placach budowy z tymczasowym zasilaniem linią przynajmniej niskiego napięcia. | | | | | ZALETY IMPULSOWEGO MIERNIKA REZYSTANCJI IMR-6:
» Urządzenie przenośne, wykonuje do 100 pomiarów przy naładowanym akumulatorze,
» Duży i czytelny wyświetlacz,
» Możliwość wykonywania pomiarów rezystancji uziomów bez sondy napięciowej,
» Pomiar rezystancji równoważny metodzie technicznej,
» Dokładne wyniki pomiaru rezystancji niezależnie od indukcyjności, poziomu napięcia DC i harmonicznych sieci zasilającej (50 Hz) w mierzonym obwodzie,
» Zaciski pomiarowe umożliwiające dołączenie innych niż fabryczne przewodów
pomiarowych,
» Historia pomiarów z możliwością przeniesienia do komputera PC. | | | | | Podczas budowy instalacji nn danego obiektu przed załączeniem napięcia możemy zmierzyć
w sposób wiarygodny rezystancję pętli zwarcia składającej się z dowolnej konfiguracji przewodów fazowych oraz N i PE. Przy instalacji pod napięciem możemy korzystać tylko
z przewodów N i PE w tablicy głównej obiektu. Przy zasilaniu obiektu linią czteroprzewodową do pomiarów rezystancji uziomów połączonych z PE należy przyłączyć się do N i PE w tablicy głównej. Jeżeli jest to uziom rozległy, posiadający wiele zwodów, to do pomiaru każdego
ze zwodów można wykorzystać cęgi prądowe. Przy zasilaniu obiektu linią pięcioprzewodową, po przyłączeniu się do N i PE w tablicy głównej, zmierzymy rezystancję pętli zwarcia składającej się z przewodów N i PE, połączonych w przyłączu kablowym lub w dalszej części linii zasilającej. Jeżeli do przewodu PE obiektu przyłączone są uziomy ochronne, to aby je zmierzyć, należy wypiąć przewód PE w tablicy głównej od strony zasilania. Pomiar innych uziomów – np. instalacji odgromowej – nieprzyłączonych do PE można zawsze zmierzyć, przyłączając się do N i badanego uziomu bez jakichkolwiek rozłączeń. | | | | | ZASTOSOWANIE IMPULSOWEGO MIERNIKA REZYSTANCJI IMR-6:
» Pomiary rezystancji uziomu metodą dwu– i trzyprzewodową,
» Pomiary rezystancji dowolnej pętli zwarcia metodą czteroprzewodową,
» Pomiary rezystywności gruntu,
» Pomiary napięć rażenia,
» Inne pomiary, takie jak: ciągłość instalacji uziemiających, pomiar uziomu
z wykorzystaniem dwóch innych uziomów o nieznanej rezystancji. | | | | | Oprócz pomiarów rezystancji uziomów, rozbudowane funkcje przyrządu pozwalają na pomiary rezystywności gruntu, rezystancji dowolnej pętli zwarcia, napięć rażenia oraz pomiary pojedynczych zwodów złożonego uziemienia przy wykorzystaniu cęgów prądowych. Przydatną funkcją urządzenia jest też możliwość pomiaru rezystancji danego uziomu
z wykorzystaniem dwóch innych niezależnych uziomów będących w pobliżu. Może to być również wykorzystanie w czasie budowy uziomów np. szpilkowych. Po zabiciu trzech pierwszych szpilek, a potem kolejnych, można na bieżąco określać wypadkową rezystancję budowanego uziomu. Taki sam sposób pomiaru można wykorzystać przy budowie linii napowietrznej wysokiego napięcia, po wykonaniu czterech podpór (fundamentów) do posadowienia konstrukcji słupa, a przed po łączeniem między sobą tych podpór. Pomiar
nie wymaga stosowania sondy prądowej ani napięciowej.
| | | | | Rys. 1. Rzeczywiste przebiegi prądu (kolor czerwony) i napięcia (niebieski) z pomiaru, podczas którego wystąpiło iskrzenie (np. palił się łuk elektryczny). | | | | Miernik jest wyposażony w duży ekran dotykowy, na którym widoczne są przebiegi prądu
i napięcia pomiarowego, co umożliwia bieżącą ocenę jakości połączeń, szczególnie przy pomiarze dowolnej pętli zwarcia o małej rezystancji rzędu nawet miliomów.

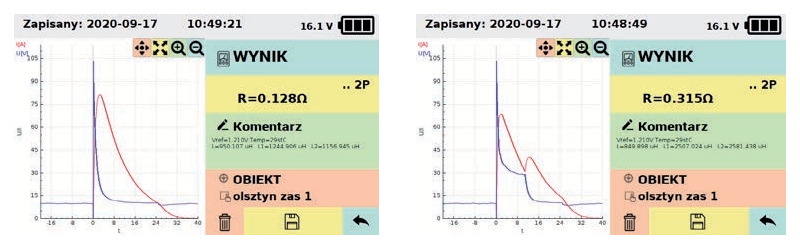

| | | | Rzeczywiste przebiegi prądu (kolor czerwony) i napięcia (niebieski) z pomiaru, podczas
którego wystąpiło iskrzenie (np. palił się łuk elektryczny), pokazano na rysunku 1. Objawia
się to zakłóceniami w przebiegu prądu i napięcia i jest oznaką niepewnego połączenia (skorodowanego, źle skręconego itp.). Podczas kolejnej próby, wykonanej po wyeliminowaniu
tych problemów, omawiana anomalia już nie występuje. Jeśli pomiar jest zakłócony przez
skorodowane (złe) połączenia, zmierzona rezystancja jest większa o kilkanaście, a nawet
kilkaset procent (konkretne wyniki na powyższych ekranach).

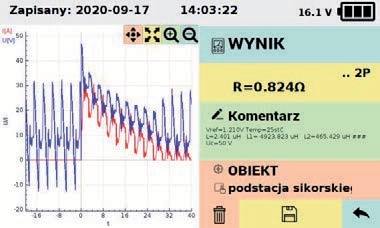

| | | | | Na ekranie przedstawionym na rysunku 2. widoczny jest przykładowy przebieg zakłóceń (składowa stała i harmoniczne 600Hz) niewpływający na wynik podczas pomiaru rezystancji uziomu podstacji
z wykorzystaniem torów tramwajowych
w trakcie normalnej pracy. Na przebiegu
z lewej strony przez 20ms przed pomiarem pokazane jest napięcie zakłócające, które pojawia się również na przebiegu probierczym. Sposób obliczenia rezystancji wykorzystuje obowiązujące prawa elektrotechniki, które pozwalają wyeliminować zakłócenia występujące
w przebiegu prądu i napięcia probierczego. | | Rys. 2. Przykładowy przebieg zakłóceń (składowa stała i harmoniczne 600Hz) niewpływający na wynik podczas pomiaru rezystancji uziomu podstacji
z wykorzystaniem torów tramwajowych
w trakcie normalnej pracy. | | | | | | Nie są stosowane żadne współczynniki korekcyjne czy też ocena niepewności. Wynikiem pomiaru jest rezystancja obwodu pomiarowego łącznie z mierzonym uziomem. Powyższe zakłócenia mogą występować wszędzie, a w szczególności na obszarach zurbanizowanych, gdzie jest ogromna liczba odbiorników nieliniowych (harmoniczne) oraz w pobliżu trakcji elektrycznej w odległości nawet do kilku kilometrów.
